Rozměry instalačních skříněk

 Vyobrazení

Typ rozměr
(vxšxhl. v mm)

Výdechové hrdlo
(délka v mm)

Protipožární ochrana

3/AP

3/AP nástěnná skříňka

269x269x109,5

axiální (dozadu) odpadní
kónické výdechové hrdlo

(DN75 do DN80)

délka 69



3/AP-B

3/AP-B nástěnná skříňka

269x269x109,5

kovové axiální (dozadu)
odpadní výdechové hrdlo

(DN80)

délka 79

s uzavíracím zařízením
K90-18017, uzavírací profil DN80
s těsnou zpětnou klapkou

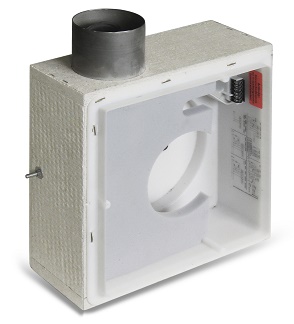

3/UP

3/UP podomítková skříňka

262x262x102,5

zabudovaná  hloubka 90,5

(bez výdechového hrdla)

volitelný výdech axiálně (dozadu)

nebo

radiální (nahoru)

(DN75 do DN80)

délka 69



3/UP-BR

3/UP-BR  podomítková skříňka

270x270x114,5

zabudovaná  hloubka 102,5

kovové radiální (nahoru)
odpadní  výdechové hrdlo

(DN80)

délka 64

s uzavíracím zařízením
K90-18017, uzavírací profil DN80
s těsnou zpětnou klapkou

3/UP-BA

3/UP-BA  podomítková skříňka

270x270x114,5

zabudovaná  hloubka 102,5

s výdechovým hrdlem 175,5

kovové axiální (dozadu)
odpadní  výdechové hrdlo

(DN80)

délka 73

s uzavíracím zařízením
K90-18017, uzavírací profil DN80
s těsnou zpětnou klapkou
